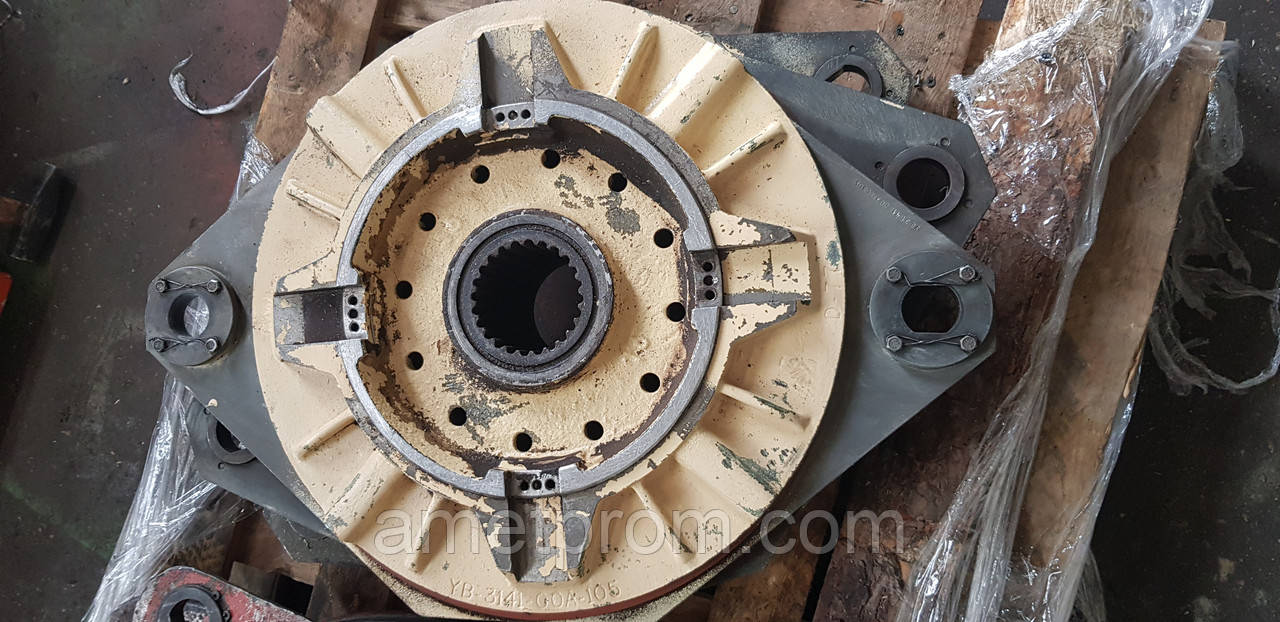

Муфта гальма УВ 3141

Муфта гальма УВ3141

Муфта гальма УВ3141 забезпечує безперервну роботу ковальсько-пресових машин, а також кривошипних пресів і гільйотин при постійно працюючому електродвигуні.

Муфта-гальмо УВ 3141 жорстко сблокированная, багатодискова, фрикційна з пневматичним включенням і відбувіт з трьох частин:

• провідною - ведучі диски УВ3141-00Б-009 з фрикційними накладками;

• веденої - маточина УВ3141-00Б-101 з нерухомо приєднаним поршнем УВ3141-00Б-102 циліндр УВ3141-00Б-103 переміщається уздовж осі, опорні диски УВ3141-00Б-105 муфти та гальма, встановлені на різьбі маточини УВ3141-00Б-101 і поршня УВ3141-00Б-102, натискний диск (притискний) УВ3141-00Б-407 гальма, жорстко встановлений на циліндрі, і проміжний зубчастий диск УВ3141-00Б-406;

• гальмівна частина складається з гальмового диска УВ3141-00Б-009 з приклепаними фрикційними накладками з матеріалу Фородо або Ретинакс.


Робота муфти-гальма складається з наступних етапів: стиснене повітря через отвори в маточині або через отвори в поршні надходить в пневмокамеру. Під впливом стиснутого повітря циліндр переміщається уздовж осі вала в бік муфти і затискає ведучі диски муфти, пов'язані, наприклад, з маховиком через пальці, забезпечуючи нормальний крутний момент. Обертання через маточину передається на вал.

При випуску стиснутого повітря з пневмокамери під впливом пружин, циліндр повертається в бік гальма і затискає гальмівний диск, пов'язаний нерухомо в осьовому і нерухомо в радіальному напрямках з нерухомою частиною машини, здійснюючи гальмування ведених частин.

Муфта гальма УВ3141 має надійну, перевірену часом конструкцію. Термін служби залежить від правильної експлуатації і своєчасного регулюванняя.

Про несправності муфти гальма говорить відсутність передачі розрахункового крутного та гальмівного моментів, а також нагрівання вище допустимого. Муфту-гальмо УВ3141 можна легко відновити при наявності запчастин.

Наша компанія з багаторічним досвідом роботи допоможе повернути працює стан вашій муфти-гальмо, а також надасть запчастини для термінового вирішення проблеми.

Муфта гальма складського зберігання
