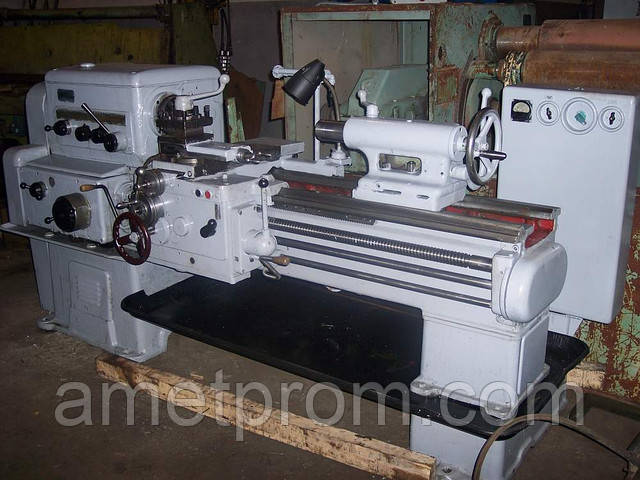

Запчастини та оснащення на токарний станок 1К62

Швидкозношувані деталі

Гвинт з гайкою задньої бабки 1К62-03-37/16 (довжина: 399 мм)

Гвинт з гайкою каретки 1К62.05.50.21/22 (ф22) (довжина L: 730 мм)

Гвинт з гайкою супорта 1К62-04-22/16 (довжина: 294 мм)

Ходовий гвинт 1К62-11-21 (РМЦ 710мм) (РМЦ=710 мм)

Гайка маткова 1К62-06-63 (бронзова)

Диск фрикційний зовнішній 1К62-02-206

Диск фрикційний внутрішній 1К62-02-205

Клин каретки 1К62-05-47

Клин супорта 1К62-04-23

Стрічка гальмівна 1К62-02-213

Стрічка гальмівна 3-й осі 1К62-02-253

Фрикційна Муфта в зборі 1К62-02-310

Плунжерний Насос 1К62-02-76

Пиноль 1К62-03-36 (діаметр пінолі: 75 мм)

Прокладка коробки швидкостей 1К62-02-288

Резцедержатель в зборі 1К62-04-38

Рейка 1К62-11-32 L=291мм (РМЦ 1000мм) (L=291 мм, РМЦ=1000 мм)

Рейка 1К62-11-33 L=705мм (РМЦ 710, 1000, 1400мм)

Тяга 14 осі 1К62 02-144 (маса: 0,9 кг)

Фартух у зборі 1К62-06-01

Шків головного приводу 1К62-02-362 (чавун) (d=255 мм)

Шпиндель 1К62-02-130 (найбільший діаметр прутка: 45 мм)

Муфта 1К62-06-105

Задня бабка

Пиноль в зборі 1К62-03-300СБ (діаметр пінолі: 75 мм)

Притискна Планка 1К62-03-13 (виливок СЧ15 ГОСТ 1412-79)

Пиноль задньої бабки в зборі (діаметр пінолі: 80 мм)

Пиноль задньої бабки в зборі (діаметр пінолі: 80 мм)

Протектор 1К62-03-25

Протектор 1К62-03-26

Рукоятка 1К62-03-17 (для ручного затиску пінолі)

Рукоятка 1К62-03-21 (для закріплення задньої бабки на станині)

Важіль 1К62-03-35

Станина

Вал ходової 1К62-11-25 (РМЦ 1000мм, L=1708мм) (РМЦ=1000 мм)

Вал ходової 1К62-11-26 (РМЦ 1400мм, L=2108мм) (РМЦ=1400 мм)

Ходовий гвинт 1К62-11-22 (РМЦ 1000мм) (РМЦ=1000 мм)

Шків 1К62-11-57 (d=57 L=84 одноручьевой) (діаметр D: 95 мм)

Вал ходової 1К62-11-24 (РМЦ 710мм, L=1418мм) (РМЦ=710 мм)

Валик 1К62-11-30

Ходовий гвинт 1К62-11-23 (РМЦ 1400мм) (РМЦ=1400 мм)

Шків 1К62-11-56 (d=157 L=37 одноручьевой) (діаметр D: 157 мм

Каретка

Гвинт каретки 1К62-05-50 (L=730, d=26 мм) без гайки (довжина L: 730 )

Гайка гвинта каретки 1К62-05-21 (для гвинта каретки 1К62.05.50)

Кільце делительное 1К62-05-83 (сталь 15 ГОСТ 1050-74)

Планка 1К62-05-24

Планка 1К62-05-41

Планка 1К62-05-42

Планка 1К62-05-43

Планка 1К62-05-44

Протектор задній лівий 1К62-05-25

Протектор задній правий 1К62-05-26

Протектор передній лівий 1К62-05-33

Протектор передній правий 1К62-05-29

Шестерня 1К62-05-49 (m: 2,25; Z: 20)

Шпиндельна Бабка (коробка швидкостей)

Вал 2-й осі в зборі 1К62-02-230Р (m: 2,25; Z=34, Z=39)

Вал 3-й осі в зборі 1К62-02-330Р (m: 2,25; Z=47, Z=55, Z=38)

Гільза 1К62-02-146

Сектор 20-ї осі 1К62-02-356

Блок шестерень 1К62-020-107 (m: 2,25; Z: 47; 55; 38)

Валик фрикційної муфти 1К62-02-131 (посадка на 10 шліцах)

Валик шлицевой 1К62-02-132

Важіль 1К62-02-359

Супорт

Резцедержатель в зборі 1К62-04-21 (висота H: 340 мм)

Рукоятка резцедержателя 1К62-04-13 (комплект: втулка, болт, муфт

Болт резцедержателя 1К62-04-26

Верхня частина супорта (міжцентрова відстань: 90 мм)

Кулачкова Муфта 1К62-04-24

Кулачкова Муфта 1К62-04-25

Протектор 1К62-04-37

Супорт верхня частина 1К62-04-111 (виливок СЧ20 ГОСТ 1412-79)

Супорт середня частина 1К62-04-12 (виливок СЧ20 ГОСТ 1412-79)

Фланець резцедержателя 1К62-04-14

Фартух

Вал 18-ї осі 1К62-06-120

Вал 5-й осі 1К62-06-118 (ms: 4; Z заходів: 4)

Вал 6-й осі 1К62-06-108

Вал-шестерня 8-й осі 1К62-06-314 (m: 2,25; Z: 21)

Вал-шестерня 9-ї осі 1К62-06-310 (m: 3; Z: 10)

Копір (барабан) 13 осі 1К62-06-82 (сполучається з деталлю 06-110)

Кришка фартуха 1К62-06-250

Муфта 1К62-06-106 (Z: 72; m: 1,75)

Плунжерний Насос фартуха 1К62-06-25

Сектор 18-ї осі 1К62-06-86 (сполучається з деталлю 06-120)

Шестерня черв'ячна 1К62-06-35 (m осьової: 4; Z: 20)

Шестерня-муфта 10-й осі 1К62-06-99 (Z=37) (m: 2; Z: 37)

Шестерня-муфта 2-й осі 1К62-06-97 (m=2 Z=27) (m: 2; Z: 27)

Вал 11-й осі 1К62-06-112

Вал 12-ї осі 1К62-06-179

Вал 13-й осі 1К62-06-110

Вал 14-й осі 1К62-06-115

Вал 16-ї осі 1К62-06-116

Вал 17-ї осі 1К62-06-117

Вал 7-й осі 1К62-06-113 (з втулкою 06-43)

Валик 10-й осі 1К62-06-103

Валик 1К62-06-232

Вилка 12-ї осі 1К62-06-28

Вилка 14-й осі 1К62-06-29

Гайка маткова (верхня половина) 1К62-06-23

Гайка маткова (нижня половина) 1К62-06-24

Вічко 1К62-06-253

Клин фартуха 1К62-06-129 (висота h: 17 мм; довжина L: 215 мм)

Кільце делительное 1К62-06-315

Корпус рукоятки 1К62-06-81

Корпус рукоятки 1К62-06-83

Маховик 8-й осі 1К62-06-254 (F: 200 мм)

Муфта 1К62-06-104 (Z: 26; сталь 40ХН)

Вісь 4-й осі 1К62-06-111

Рукоятка 1К62-06-207

Важіль 17-ї осі 1К62-06-85

Важіль 17-ї осі 1К62.06.33

Важіль насоса 1К62-06-84

Шестерня 10-й осі 1К62-06-94 (m=2 Z=40) (m: 2; Z: 40)

Шестерня 11-й осі 1К62-06-89

Шестерня 1К62-06-311 (m: 1; Z: 87)

Шестерня 4-й осі 1К62-06-95

Шестерня 6-й осі 1К62-06-92 (m=2 Z=40) (m: 2; Z: 40)

Шестерня 6-й осі 1К62-06-93 (m=2 Z=40) (m: 2; Z: 40)

Шестерня 7-й осі 1К62-06-90 (m=2 Z=45) (m: 2; Z: 45)

Шестерня 9-ї осі 1К62-06-312 (m=1 Z=41) (m: 1; Z: 41)

Шестерня 9-ї осі 1К62-06-91 (m=2.25 Z=66) (m: 2,25; Z: 66)

Шестерня-муфта 5-й осі 1К62-06-96 (m=2 Z=45) (m: 2; Z: 45)

Шестерня-муфта 8,10-й осі 1К62-06-98 (Z=26, m=2 Z=40) (m: 2; Z

Коробка подач

Барабан 1К62-07-17

Вал-муфта 1-й осі 1К62-07-108 (m: 1,5; Z: 28)

Копір 1К62-07-75 (матеріал: сталь 45)

Рукоятка 1К62-07-204 (матеріал: фенопласт У1-301-07 або сталь 35

Вал 1-й осі 1К62-07-110

Вал 1-й осі 1К62-07-111

Вал 2-й осі 1К62-07-113

Вал 3-й осі 1К62-07-112

Вал 3-й осі 1К62-07-114

Вал-шестерня 1-ї осі 1К62-07-107 (m=1.75 Z=35) (m: 1,75; Z: 35)

Вал-шестерня 1К62-07-106

Вал-шестерня 1К62-07-178

Вал-шестерня 2-й осі 1К62-07-109 (m: 2; Z: 15)

Валик 5-й осі 1К62-07-115

Вилка 1К62-07-157

Вилка 1К62-07-30

Вилка 1К62-07-32

Вилка коробки подач 1К62-07-29

Гвинт 1К62-16-37

Вічко 1К62-07-215

Захисний кожух 1К62-50-01

Зірочка 1К62-07-76 (m: 2,25; Z: 21)

Копір 1К62-07-71 (матеріал: сталь 45)

Копір 1К62-07-73 (матеріал: сталь 45)

Копір 1К62-07-74 (матеріал: сталь 45)

Копирная лінійка 1К62-07-72

Кронштейн 1К62-07-19

Муфта 1К62-07-91

Насос коробки подач 1К62-07-26

Вісь 2-й осі 1К62-07-120

Вісь 3-й осі 1К62-07-123

Рукоятка установки подачі 1К62-07-203 (матеріал: фенопласт У1-30

Важіль 1К62-07-33

Важіль 1К62-07-34

Тяга 1К62-07-117

Тяга 4-й осі 1К62-07-116

Шестерня 1К62-07-101

Шестерня 1К62-07-102

Шестерня 1К62-07-103

Шестерня 1К62-07-105

Шестерня 1К62-07-77

Шестерня 1К62-07-78

Шестерня 1К62-07-79 (m: 2; 2,5; Z: 36; 25)

Шестерня 1К62-07-80

Шестерня 1К62-07-81

Шестерня 1К62-07-82

Шестерня 1К62-07-83

Шестерня 1К62-07-84

Шестерня 1К62-07-85

Шестерня 1К62-07-86

Шків 1К62-15-41 (діаметр D: 152 мм; довжина L: 185 мм)

Шестерня 1К62-07-87

Шестерня 1К62-07-88

Шестерня 1К62-07-90

Шестерня 1К62-07-93 (m=2 Z=48) (m: 2; Z: 48)

Шестерня 1К62-07-94 (m=2 Z=44) (m: 2; Z: 44)

Шестерня 1К62-07-95 (m=2 Z=40) (m: 2; Z: 40)

Шестерня 1К62-07-97 (m=2 Z=32) (m: 2; Z: 32)

Шестерня 1К62-07-98 (m=2 Z=36) (m: 2; Z: 36)

Шестерня 1К62-07-99 (m=2 Z=28) (m: 2; Z: 28)

Шестерня 1К62-16-39

Шестерня-муфта 1-й осі 1К62-07-92

Шестерня-муфта 1К62-07-89

Шків 1К62-15-40
